Clumsy's 10kVp Solaranlage

Hier entsteht die Informationsseite rund um unsere Solaranlage!
Bei Interesse / Fragen / Anregungen mail an mich: stefan@clumsy.ch

Fotos

Aktuell 3085W, Werte vom Thu, 13 Aug 2020 10:46:07 +0200

DC EingangSpannungStromLeistungEffizienz
Strang 1 unten (19 Panel)530.1V2.85A1'511W33.84%
Strang 2 oben (22 Panel)611.1V2.76A1'687W32.62%
Strang 3 (0 Panel)0.0V0.00A0Wnan%
AC AusgangSpannungStromLeistungTotal: 33.19%
Phase 1231.1V4.40A1'017W
Phase 2233.1V4.44A1'035W
Phase 3233.4V4.43A1'034WWirkungsgrad: 96.51%
Erzeugte EnergieTotal: 85'978'251WhHeute: 3'044WhAktuell: 3'086WClearsky: 5'118W
Status:Running (7)Fehler:Nein (Code: 0)Hochtarif

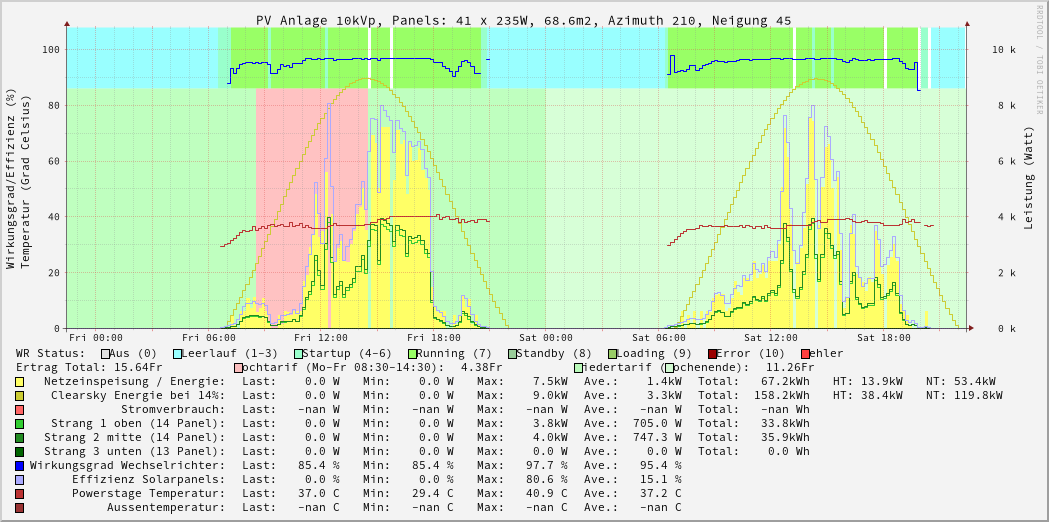

RRD Grafik der Solaranlage über die letzten 48h

12 Hours, 24 Hours, 48 Hours, 1 Week, 1 Month, 3 Month, 26 Weeeks, 1 Year, 2 Year. 3 Year. 4 Year. 5 Year. 10 Year.


Technische Daten

Installierte Leistung: 9635Wp
Installierte Fläche:68.60m2
Azimuth: 210 Grad
Neigung: 45 Grad

Solarmodule

Anzahl: 41 SCHOTT Solar POLY 235 (235Wp) Grösse: 1685*993cm, Multikristallin, Zellengrösse 156*156mm
Wirkungsgrad: 14%
Leistungsdaten: Umpp=30,2V, Impp=7,78A, Uo=37,1V, Ik=8,42A

Wechselrichter

Fronius Symo 10.0-3-M Trafoloser Stringwechselrichter mit integriertem DC-Freischalter, Dreiphasige Einspeisung, zwei mal drei DC Eingänge mit zwei unabhängigen MPP Trackern

Alutec

Unterkonstruktion

CRS AluTec 17500
Montagesystem für gerahmte PV-Module auf geneigten Dächern Schnelle Einlegetechnik in Kreuzverbundbauweise
Lastannahme gemäss DIN 1055: Schneelast am Boden 0,85 kN/m2 (Zone 2 bis 285 m üNN) Windgeschwindigkeitsdruck 0,80 kN/m2 (Zone 2 bis 18 m über GOK)


Bau, Planung, Inbetriebnahme, Reparatur

Fotos der Anlage
Planung: Juni - August 2011
Baubeginn: Montag 8. August 2011
Inbetriebnahme: Dienstag 16. August 2011
Reparatur: Donnerstag 28. Mai 2020

Material / Planung:

Sertek AG

Elektrik / Installation:

Schuhmacher Elektro AG

Elektrik / Reparatur:

Elektro Schmidli GmbH
